Våra rörmärkningssystem

Tydlig, standardenlig och hållbar rörmärkning – för alla miljöer

Rätt rörmärkning handlar om mer än färg och text. Det handlar om tydlighet, säkerhet och lång livslängd.
Hos oss hittar du flera genomtänkta rörmärkningssystem, anpassade för olika rördimensioner, miljöer och installationskrav – alla utvecklade för att följa Svensk standard (SS 741) & AFS 2014:43

Nedan går vi igenom våra system och hjälper dig välja rätt lösning.

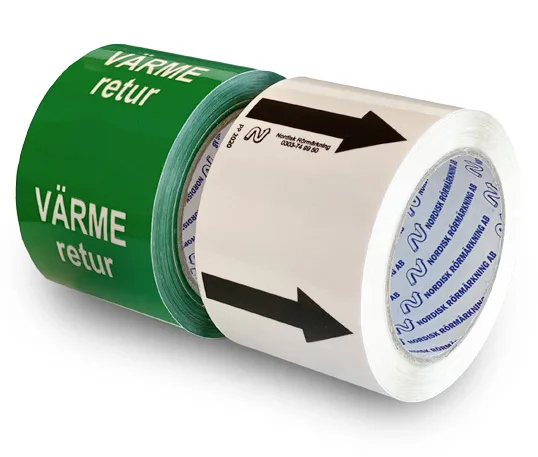

TOP-Systemet – Text och pil separat

TOP (Text Och Pil) är ett flexibelt och beprövat rörmärkningssystem där text och strömriktning hanteras på separata rullar. Det gör systemet särskilt lämpligt i installationer där märkningen behöver vara tydlig, anpassningsbar och enkel att montera runt hela rörledningen.

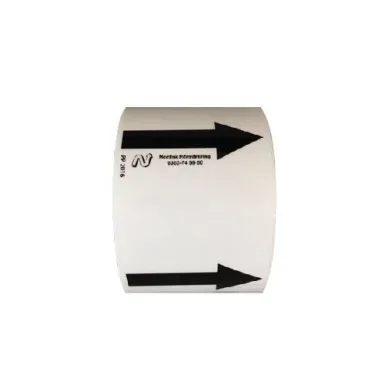

Systemet består av en rulle med färg och text samt en separat rulle med strömriktning (pil). Märkningen lindas runt röret och överlappar sig själv, vilket ger ett säkert fäste och ett konsekvent utseende oavsett rördimension.

Varianter

TOP-Standard
Levereras med de 36 vanligaste standardtexterna enligt svensk standard (SS 741). Ett snabbt och kostnadseffektivt val för de flesta installationer.

TOP-Special (egen text)
Här väljer du själv vilken text som ska tryckas på rullen. Texten trycks på färgat märkband och skyddas med laminat.

Tekniska egenskaper

  • Material: Laminerad polypropylen (PP)
  • Temperaturbeständig upp till 120 °C
  • UV-beständig (med UV-laminat för utomhusbruk)
  • Tål vatten, olja samt de flesta syror och alkalier
  • Anpassad för både inom- och utomhusbruk
  • Rullstorlek: 75 mm × 30 m
  • Texthöjd: 12 mm (svart eller vit text pga vilken bakgrundsfärg det är)
  • Passar rördimensioner från ½” och uppåt

Garanti:
10 års garanti vid inomhusmontage.
Med UV-laminat lämnas även 10 års garanti för utomhusbruk.

TIP-Systemet – Text i pil

TIP (Text I Pil) är ett kompakt och tydligt rörmärkningssystem där färg, text och flödesriktning samlas i pilen. Det gör TIP särskilt lämpligt i installationer där samma färg används men där flera olika medier eller funktioner behöver märkas.

Systemet bygger på ett färgkodat märkband med pil där texten antingen placeras bakom ett transparent pilfönster eller trycks direkt på pilen. Resultatet är en tydlig och lättläst märkning som fungerar lika bra i tekniska utrymmen som i krävande industrimiljöer.

Varianter

TIP – med lösa textetiketter
Pilen har ett transparent fönster där textetiketter placeras bakom pilen. Ett flexibelt alternativ när många olika texter används men antalet märkställen per text är få.

TIP-Standard
Levereras med de 36 vanligaste standardtexterna tryckta direkt på pilen. Texten skyddas med laminat och ger en snabb, tydlig och färdig lösning.

TIP-Special (egen text)
Här väljer du själv vilken text som ska tryckas direkt på pilen. Ett bra val när standardtexterna inte räcker till men samma höga hållbarhet krävs.

Material & hållbarhet

  • Material: Laminerad polypropylen (PP)
  • Temperaturbeständig upp till 120 °C
  • UV-resistent
  • Tål vatten, olja samt de flesta syror och alkalier
  • Anpassad för både inom- och utomhusbruk

Tekniska egenskaper

  • Rullstorlek: 160 mm × 10 m
  • Antal pilar: 55 st per rulle
  • Pilstorlek: ca 135 × 36 mm
  • Passar rördimensioner från ca 25 mm Ø
    (för mindre rör rekommenderas Mini-TIP)

Garanti:
10 års garanti vid inomhusmontage. (Gäller ej för separata textetiketter)
Med UV-laminat lämnas även 10 års garanti för utomhusbruk.

Mini-TIP – för smala rördimensioner

Mini-TIP är TIP-systemet i miniformat, utvecklat för märkning av smala rör där standardformatet är för stort. Systemet ger samma tydlighet och hållbarhet som TIP, men i ett format anpassat för mindre rördimensioner (<25 mm).

Precis som TIP samlas färg, text och flödesriktning i pilen. Det gör Mini-TIP till ett effektivt val i installationer där utrymmet är begränsat men kraven på korrekt och standardenlig rörmärkning fortfarande är höga.

Varianter

Mini-TIP – med lösa textetiketter
Pilen har ett transparent fönster där textetiketter placeras bakom pilen. Ett flexibelt alternativ när många olika texter används och få märkställen per text.

Mini-TIP Standard
Levereras med färdigtryckta standardtexter direkt på pilen, skyddade med laminat för ökad hållbarhet.

Mini-TIP Special (egen text)
Här väljer du själv vilken text som ska tryckas direkt på pilen.

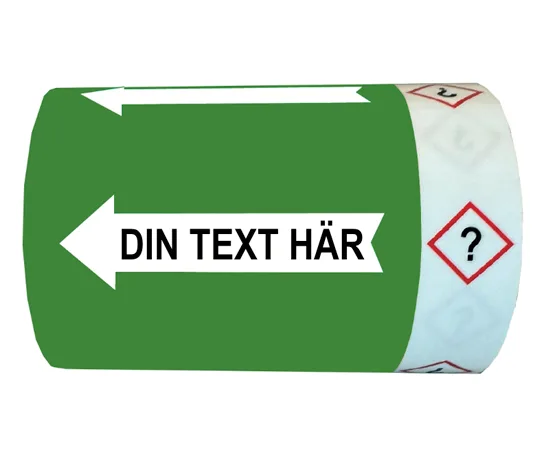

Mini-TIP med faropiktogram
Här kan man beställa en komplett rulle med text, färg & faropiktogram i samma rulle.

Material & hållbarhet

  • Material: Laminerad polypropylen (PP)
  • Temperaturbeständig upp till 120 °C
  • UV-resistent
  • Tål vatten, olja samt kemisk påverkan
  • Lämplig för både inom- och utomhusbruk

Tekniska egenskaper

  • Rullstorlek: 100 mm × 10 m
  • Antal pilar: 252 st per rulle
  • Pilstorlek: 60 × 11 mm
  • Passar rördimensioner <25 mm Ø

Garanti:
10 års garanti vid inomhusmontage. (Gäller ej för separata textetiketter)
Med UV-laminat lämnas även 10 års garanti för utomhusbruk.

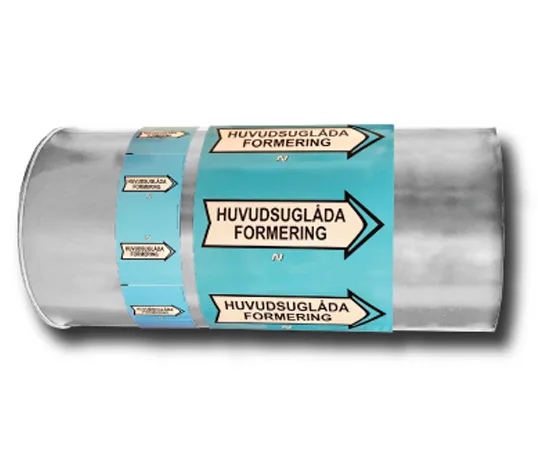

Maxi-TIP – för stora rör och hög synlighet

Maxi-TIP är TIP-systemet i maxiformat, framtaget för märkning av stora rördimensioner och installationer där märkningen behöver vara tydlig även på längre avstånd. Systemet används ofta i industrimiljöer, anläggningar och utrymmen där rören sitter högt upp eller där extra god läsbarhet krävs.

Precis som övriga TIP-system kombinerar Maxi-TIP färg, text och flödesriktning i pilen, men i ett betydligt större format för maximal visuell effekt.

Användningsområde

  • Stora rördimensioner
  • Rörledningar som är placerade högt
  • Installationer där märkningen måste synas tydligt på avstånd

Tekniska egenskaper

  • Bredd: 500 mm
  • Antal pilar: 2 st
  • Pilstorlek: 440 × 170 mm
  • Färg: valfri
  • Längd: anpassas efter rördimension

Maxi-TIP anpassas efter installationens förutsättningar och ger en mycket tydlig och professionell märkning även i krävande miljöer.

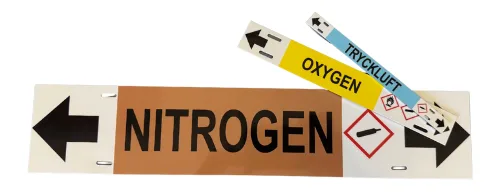

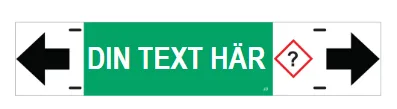

Rörmärkningsskyltar i aluminium – hållbar och tydlig märkning

Rörmärkningsskyltar i aluminium är en robust och tydlig lösning för märkning av rörledningar när man föredrar en skyltlösning istället för märkband på rulle. Skyltarna används för att visa rörledningens innehåll, flödesriktning och vid behov faropiktogram – på samma sätt som traditionell rörmärkning.

Skyltens storlek väljs utifrån rörets dimension, vilket säkerställer god läsbarhet och korrekt märkning även i tekniska och industriella installationer där skyltformatet är ett bättre alternativ än rörmärkning på rulle.

Anpassning

Skyltarna är fullt anpassningsbara och du väljer själv:

  • Text
  • Färg enligt standard
  • Faropiktogram
  • Storlek

Varje skylt levereras med utstansade hål i hörnen för enkel och säker montering. En separat självhäftande pil ingår för flexibel placering av strömriktning.

Tekniska egenskaper

  • Material: Aluminium
  • Leverans: 10 st per förpackning
  • Hål i varje hörn (anpassade efter skyltstorlek)

Tillgängliga storlekar

  • 160 × 14 mm – för rör < 25 mm Ø
  • 210 × 30 mm – för rör ≥ 25 mm Ø
  • 400 × 80 mm – extra stor skylt för hög synlighet

Hållbarhet & garanti

Skyltarna är anpassade för krävande miljöer och lämpar sig väl för både industriella och tekniska installationer.

Garanti:
10 års garanti vid inomhusmontage.
Med UV-laminat lämnas även 10 års garanti för utomhusbruk.

Rörmärkningsdekaler – enkel märkning i rena miljöer

Rörmärkningsdekaler är en smidig och kostnadseffektiv lösning för märkning i rena och skyddade miljöer där kraven på mekanisk och kemisk tålighet är lägre. Dekalerna appliceras direkt på röret och ger en tydlig visuell märkning när förutsättningarna är rätt.

Denna typ av märkning lämpar sig väl i exempelvis tekniska utrymmen, mindre installationer eller där rörledningen inte utsätts för hög belastning, smuts eller slitage.

Användning

  • Röret ska vara noggrant rengjort före applicering
  • Klipp bort den pil som inte behövs för strömriktningen
  • Finns med färdig text eller med möjlighet att välja egen text

Rekommenderade storlekar

  • För rör ≥ 25 mm Ø: 170 × 20 mm
  • För rör < 25 mm Ø: 90 × 10 mm

Viktigt att tänka på

Vid tuffare miljöer där rörmärkningen utsätts för smuts, damm, kemikalier eller högre temperaturer rekommenderas istället TOP- eller TIP-systemen, som är utvecklade för industriella förhållanden och levereras med 10 års garanti både inom- och utomhus.

Välj rätt rörmärkningssystem

Vilket rörmärkningssystem som är rätt beror på flera faktorer – bland annat rördimension, miljö, krav på hållbarhet och hur flexibel märkningen behöver vara över tid samt hur många märkställen det är.
På den här sidan har vi gått igenom våra olika system för att göra valet enklare.

Är du osäker på vilken lösning som passar bäst för din anläggning eller ditt projekt hjälper vi dig gärna att ta fram rätt rörmärkning utifrån standard, funktion och användningsområde.

Kontakta oss så guidar vi dig till en tydlig och långsiktig lösning.
