Monteringstips för synlighet

Bra märkning är inte bara rätt text på rätt färg. Den måste också sitta där användaren naturligt letar efter informationen. Därför är placering, riktning och upprepning minst lika viktigt som själva märkningen.

Placera märkningen där beslut tas

Märkning behöver synas vid ventiler, avstick, aggregat, vägggenomföringar och andra punkter där någon faktiskt ska förstå eller påverka systemet. På längre rörstråk behöver märkningen upprepas med jämna mellanrum så att den inte försvinner i helheten.

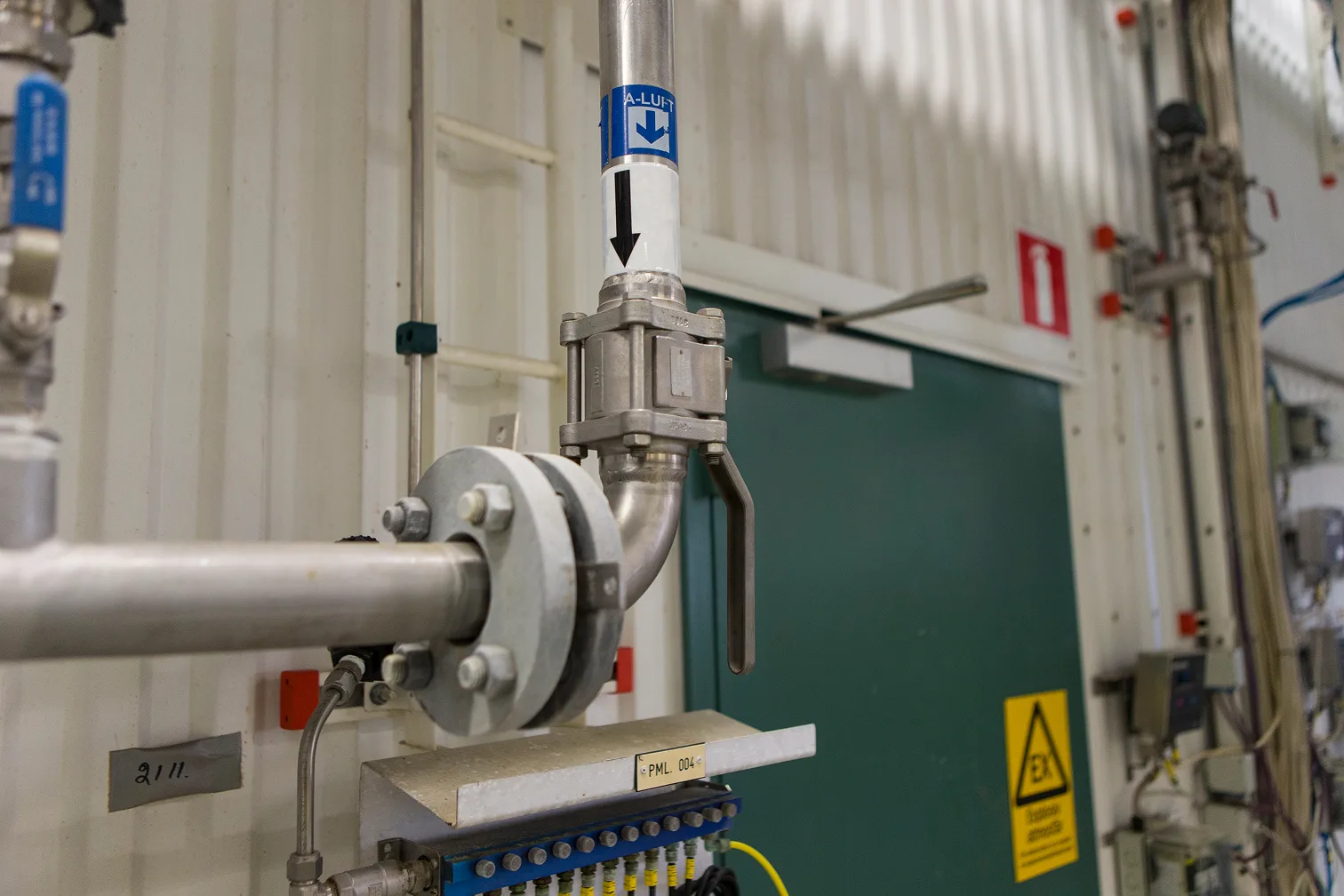

Vid ventiler

Placera märkning före och efter komponenten så att informationen syns från båda arbetsriktningarna.

Vid genomföringar

Märk nära väggar, schakt och takgenomgångar så att ledningen kan identifieras även när den försvinner ur sikte.

I större utrymmen

Upprepa märkningen längs stråket så att användaren inte behöver följa röret visuellt för att förstå innehållet.

Läsbarhet i praktiken

• Anpassa märkningens storlek efter rördiameter och normalt läsavstånd.
• Rikta pilen så att strömningsriktningen blir omedelbart tydlig.
• Undvik att montera märkning där den täcks av isolering, stag eller annan utrustning.
• Dubbelmärk vid trånga miljöer eller där röret kan betraktas från flera håll.

När underlaget är svårt

I vissa miljöer går det inte att applicera märkningen direkt på kanalen eller röret. Då kan skyltar, brickor eller alternativa fästen vara bättre än att försöka få en etikett att sitta på ett olämpligt underlag. Det gäller särskilt inom ventilation och på mer ojämna eller utsatta ytor.

Praktiskt råd:

Om märkningen ska läsas snabbt i samband med service eller felsökning är det bättre att upprepa den en gång för mycket än en gång för lite.

Källa: Om rörmärkning· Källa: Ventilationsmärkning
